【架构案例】支持 6 大厂商的安防集成平台：8000 设备、1000 并发、双部署的设计取舍

📐 本文为架构设计案例研究

案例脱胎于一份真实的海外 B2B 安防项目需求文档（客户名已脱敏为”某海外安防集成商”）。文中涉及的设备规模、协议要求、技术决策均来自原项目，平台本身仍在迭代中。

阅读对象：做 IoT / 安防 / 多协议集成平台的后端架构师。

一、项目背景：一份”什么都要”的客户需求

今年早些时候，一家海外安防集成商发来需求文档，要做一个 集中式安防管理平台。客户原话一句话概括：

‘我们要一个 Linux 上跑的服务，能对接 6 家厂商的设备，能本地部署也能上云，能按月收钱。’

这种”什么都要”的需求，在 B2B 项目里很常见，但落到架构上意味着 每个”要”字背后都是一道工程难题。

需求拆开后，规模是这样的：

加上 6 家厂商的协议都要求”完整支持、不能有偏差”——架构挑战比单一协议集成大得多。

二、第一个决策：协议抽象层（Vendor Adapter Pattern）

6 家厂商的协议特性差异巨大：

关键决策 ：不直接让业务层调各家 SDK，而是引入 协议适配层（Vendor Adapter）。

┌──────────────────────────────────────────┐
│         业务层（事件处理 / 设备管理）│
└─────────────┬────────────────────────────┘
              │  统一接口
┌─────────────▼────────────────────────────┐
│       协议抽象层（Adapter Interface）│
│   DeviceAdapter | EventAdapter | Stream…   │
└─┬────┬────┬────┬────┬────┬───────────────┘
  │    │    │    │    │    │
  ▼    ▼    ▼    ▼    ▼    ▼
 Tuya  TS  Sunell Onvif AOPU SIP
 Adapter

带来的好处：– 业务层只调 DeviceAdapter.discover()、EventAdapter.subscribe()，不关心底层是 MQTT 还是私有 TCP – 新增厂商时只需加一个 Adapter，不动业务代码 – 单元测试可对 Adapter 做 Mock，业务逻辑和协议解耦

代价：– 抽象层设计要稳，错一个接口要全改 – 调试时多一层，定位问题稍慢 – 部分厂商特性（如 Tuya 的影子设备、AOPU 的批量打卡）适配时容易丢失

经验：抽象层是必须做的，问题是 抽象到什么粒度。本项目最终把 Adapter 拆成 4 类（Device / Event / Stream / Control），没再往下拆——再细就是过度设计了。

三、第二个决策：消息总线（事件统一入口）

6 家厂商的事件格式天差地别：

Tuya：JSON，MQTT 推送
TS：二进制，自定义格式
Sunell：HTTP 回调 + 报警编码
Onvif：WS-BaseNotification，XML
AOPU：TCP 私有协议
SIP：SIP 消息 + 扩展头

如果业务层每接一个厂商就要适配一种事件格式，几个月后就是无底洞。

关键决策 ：所有厂商事件走 统一事件总线（本项目用 Redis Streams + Kafka 镜像），事件格式统一为内部 JSON Schema。

{
  "event_id": "uuid",
  "vendor": "tuya",
  "device_id": "abc-123",
  "event_type": "motion_detected",
  "timestamp": 1717300000,
  "raw": {/* 厂商原始 payload */},
  "normalized": {/* 归一化字段 */}
}

事件从厂商 → Adapter → 归一化 → 总线 → 业务消费，整个链路里 Adapter 是唯一”翻译”。

带来的好处：– 业务侧订阅 motion_detected 就行，不用管是哪个厂商 – 离线 / 重连 / 丢包都由总线兜底 – 后期加”事件规则引擎”很自然（订阅总线，落地规则）

代价：– 总线本身要保证高可用——Redis Streams 集群 + Kafka 双写 – 归一化字段要提前定好，后期加字段很麻烦 – 调试链路长（Adapter → Bus → Consumer），trace 必须打全

经验：事件归一化的 字段表是项目里最重要的一份文档。建议在 Adapter 写第一行业务代码之前就敲定，否则后期改字段 = 改全链路。

四、第三个决策：双部署模式（本地 + 云端）

客户要求 同时支持本地部署和云端部署。这两者的运维、安全、商业模式完全不同：

关键决策 ： 同一套代码、同一份二进制，通过环境变量和 License 切换模式。

Platform Binary
   │
   ├── DEPLOY_MODE=onprem  → License 本地激活、设备直连、单机 / 集群
   └── DEPLOY_MODE=cloud   → 多租户隔离、设备走云端、计费模块

代码层面做这些抽象：– DeploymentContext：根据模式决定是否启用多租户、是否走云端 API、是否启用量控制 – LicenseManager：本地模式读本地文件，云端模式读中央授权服务 – DeviceConnector：本地模式直连设备内网，云端模式通过 VPN/ 反向通道

带来的好处：– 代码库统一，Bug 修一次两边受益 – 客户从本地迁移到云端，技术路径平滑 – License 系统天然支持商业模式

代价：– 抽象层要照顾两种模式的边界，复杂度上去了 – 本地部署的”极简安装”诉求（客户 IT 水平参差）和云端的”高可用”诉求在部署脚本上要分开写 – 安全模型不同：本地模式重边界防护，云端模式重身份认证

经验：双部署模式 不省钱，反而要花更多精力在抽象设计上。但对 B2B 安防这类强本地需求 + 弱云习惯的行业，这笔钱必须花。

五、第四个决策：License / 授权系统

6 个模块（Tuya / TS / Sunell / Onvif / AOPU / SIP），客户要能 按模块激活 / 停用。这是商业模式的核心。

License 模型：

License 校验点：1. 启动时 → 验证 License 合法性 2. 设备注册时 → 检查 device_quota 3. 用户登录时 → 检查 user_quota 4. 模块调用时 → 检查 modules 列表 5. 后台心跳 → 云端模式定期回传使用量

带来的好处：– 客户按需付费，平台方按用量收费 – 模块隔离：未授权模块不加载，攻击面小 – 升级 / 续费路径清晰

代价：– 离线 License 校验要做加密签名 + 防篡改 – 灰度 / 试用支持要做时间衰减 License – License 服务本身是高可用目标，不能挂

经验：License 系统建议 第一天就做，别等产品上线后补。补的成本是开发初期的 3-5 倍。

六、关键架构图

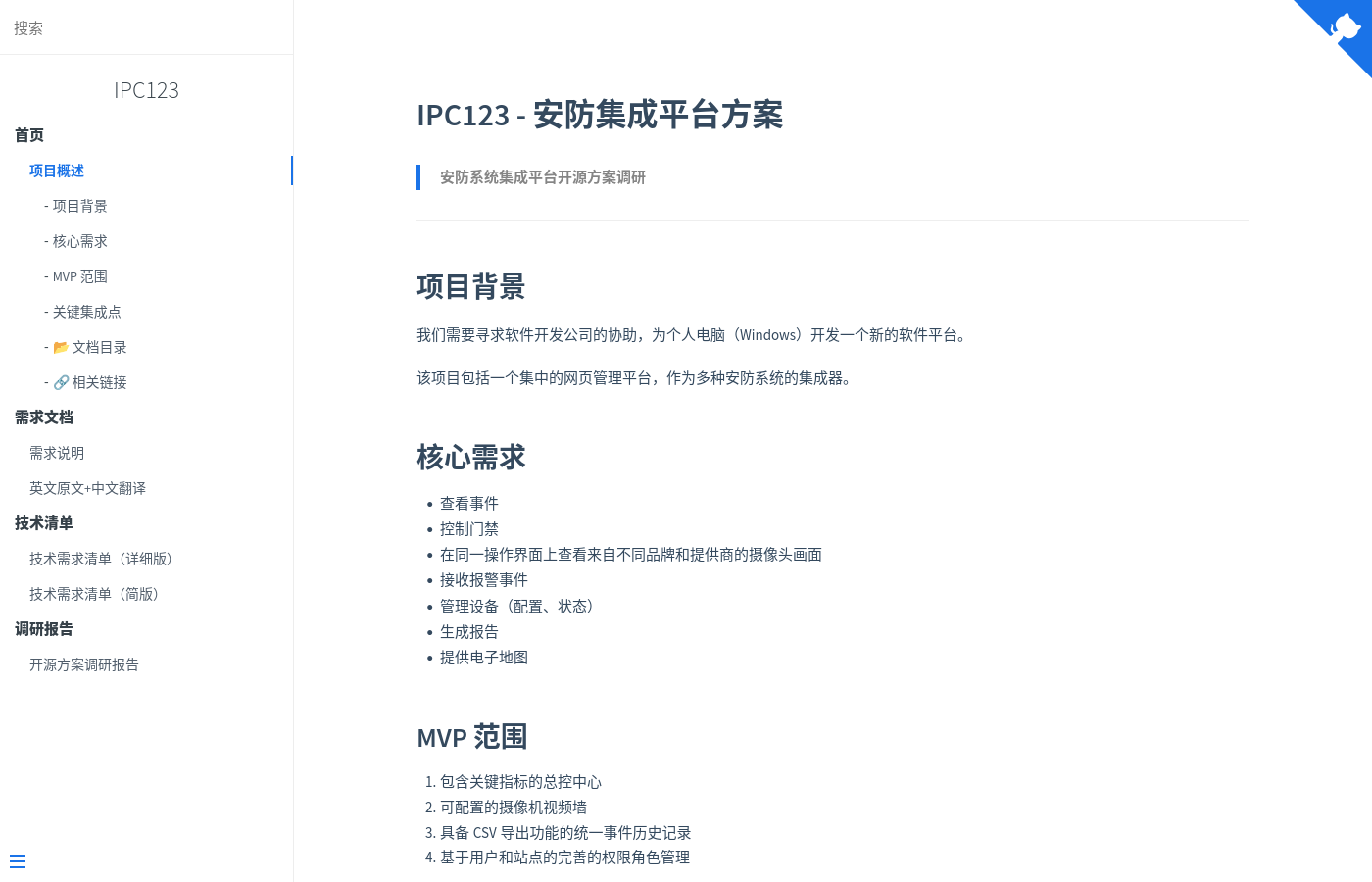

下面是平台文档系统的截图（项目实际界面，已脱敏），左侧导航、右侧内容，整体走的是开源 Wiki 风格（具体 Wiki 工具不在本文讨论范围）：

【架构案例】支持 6 大厂商的安防集成平台：8000 设备、1000 并发、双部署的设计取舍

整个平台的逻辑架构（按层划分）：

┌─────────────────────────────────────────────────┐
│  Web 控制台（Vue/React）│
├─────────────────────────────────────────────────┤
│  API Gateway（认证、限流、路由）│
├─────────────────────────────────────────────────┤
│  业务服务层                                       │
│   ├─ DeviceService    设备管理                   │
│   ├─ EventService     事件处理                   │
│   ├─ VideoService     视频点播 / 直播              │
│   ├─ AccessService    门禁 / 考勤                 │
│   ├─ BillingService   计费 / 订阅                  │
│   └─ LicenseService   授权管理                   │
├─────────────────────────────────────────────────┤
│  协议抽象层（Adapter）│
│   Tuya  TS  Sunell  Onvif  AOPU  SIP            │
├─────────────────────────────────────────────────┤
│  消息总线（Redis Streams + Kafka 镜像）│
├─────────────────────────────────────────────────┤
│  存储层                                           │
│   ├─ PostgreSQL（业务数据）│
│   ├─ TimescaleDB（事件时序）│
│   ├─ MinIO（视频 / 录像）│
│   └─ Redis（缓存 / 会话 /Quota）│
├─────────────────────────────────────────────────┤
│  基础设施                                          │
│   ├─ 部署模式切换（onprem / cloud）│
│   ├─ License 校验                                │
│   └─ 监控 / 日志 / 审计                                │
└─────────────────────────────────────────────────┘

七、几个非显然的工程坑

写下来给后面做同类项目的人：

坑 1：流媒体是另一个宇宙

摄像头音视频流（RTSP / GB28181 / WebRTC）跟”普通业务系统”完全两个领域。流媒体服务器（SRS / ZLMediaKit / mediasoup）的选型、CDN 转发、录像存储、回放协议——这部分预算要单独算，不能套在普通后端的人月里。

坑 2：海外网络的合规和延迟

客户在海外，平台如果部署在中国大陆，海外访问延迟 + 合规问题会拖死项目。要么平台方有海外节点，要么客户接受”够用就行”的网络质量。

坑 3：6 厂商的设备发现协议完全不一样

Tuya 走云端 API
Onvif 走组播探测
AOPU 是私有广播
SIP 有自己的注册机制

没有”统一的设备发现”。这一层要么各家自己实现，要么用”手工录入 + 辅助探测”的混合方案。本项目选了后者。

坑 4：License 防破解是持续战

License 校验做完只是开始。客户会反编译、Patch、二次分发。建议：– License 校验分散到多个关键路径 – 关键模块编译成 native（Go/Rust）而不是脚本 – 云端模式有”心跳回收”机制

坑 5：客户改需求

B2B 项目里，需求变更是常态。架构上要留好扩展点：插件化 Adapter、可配置事件规则、可热插拔的模块。但 别为”未来可能的需求”过度设计——客户最常改的，是他自己也没想清楚的需求。

八、案例总结

这个项目在做什么：– 一个 B2B 安防 SaaS 平台 – 6 大厂商、8000+ 设备、1000 并发 – 本地 + 云端双部署、模块化 License

核心架构决策：1. Vendor Adapter 抽象层 2. 统一事件总线 + 归一化 Schema 3. 双部署模式（同一份二进制）4. License 系统第一天就做

给同行的启示 ：– 多协议集成平台， 抽象层是命脉 ——抽象层错了，整个项目推倒重来 – 事件归一化 字段表是项目里最重要的文档 – 双部署模式 不省钱，但 B2B 行业里是必须品 – License 第一天做 ，别等产品上线后补 – 流媒体是 另一个宇宙，单独预算

延伸阅读：– 涂鸦 IoT 开发平台：https://developer.tuya.com – Onvif 协议规范：https://www.onvif.org/profiles/specifications/ – GB/T 28181 平安城市协议（国内同类项目常涉及）– SRS / ZLMediaKit 流媒体服务器选型对比

本文为架构案例研究，技术细节脱胎于真实项目，但具体实现仍在迭代中。文中观点仅供参考，欢迎同行讨论。
